10cm-Lautsprecher (4 Zoll) :
Dieser Durchmesser wird in der Regel als reiner Mitteltöner verwendet,
da er bei Tieftonabstimmung selbst mit Bassreflexunterstützung keine
ausreichende Pegelfestigkeit mehr bietet. Ausnahme sind Multi-Chassis-Anordnungen,
mit denen preiswert schalldruckstarke und hochbelastbare Boxen aufgebaut
werden können.
Hinweise zu den Frequenzgang-Messkurven
- A&D Audio V 4510 17,-- EUR
mittelweich, gekapselter 8cm Magnet, 89dB/W, fs:152Hz, Qts:0.72,
Vas:849ml, 25/50 W, 2 Ohm, 760g, Durchmesser 115mm/106mm,
Druckgußkorb, Papiermembran, Gewebesicke
Zwar etwas grösser als ein 10er, aber trotzdem hier einsortiert :
Solider und robuster Breitbänder im Bose-Look, günstiges
Chassis mit Frequenzgang von 100 Hz - 15 kHz !
- Monacor SPP-110/4 und SPP-110/8 30,50 EUR
s. Test in Klang & Ton 3/93
Frequenzgang,
Frequenzgang als PopUp-Window
weich, 8cm Magnet, 90dB/W, fs:78.8Hz, Qts:0.45, Vas:3.33l,
30 Wrms/60 Wmax, 4 oder 8 Ohm, 810g, Durchmesser 110*110mm/95mm,
Polkernbohrung, mit +-2mm langhubige Carbonmembran, sehr schnell
Breitbandig bis 6 kHz linearer Mitteltöner (max. bis 10 kHz).
Ideal in 5.5 l Bassreflex (-3dB bei 61Hz) !
- Monacor SP-60/4 29,-- EUR und SP-60/8 23,-- EUR
s. Test in HobbyHifi 1/2020 und Klang & Ton 3/93 und Bausatz in Klang & Ton 4/14

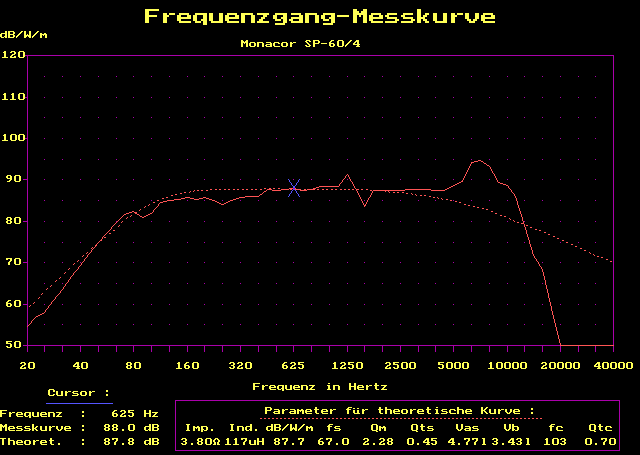

Frequenzgang,
Frequenzgang als PopUp-Window
weich, 8cm Magnet, 90dB/W, fs:67.0Hz, Qts:0.45, Vas:4.77l,
30 Wrms/60 Wmax, 4 oder 8 Ohm, 660g, Durchmesser 104*104mm/92mm,
Polkernbohrung, lin. Hub +-2mm, schnelles Einschwingverhalten
Ein universeller Klassiker : (Tief-)Mitteltöner mit sehr
linearem Frequenzgang bis 5 kHz (max. bis 8 kHz). Ideal in 2.5 l
geschlossen (-3dB bei 106Hz) oder 7 l Bassreflex (-3dB bei 55Hz) !
- Gradient W115-4 und W115-8 neu ! 24,50 EUR
Frequenzgang,
Frequenzgang als PopUp-Window
mittelweich, 7.0cm Magnet, 87dB/W (4 Ohm) bzw. 86 dB/W (8 Ohm),
fs:87.6Hz, Qts:0.72, Vas:2.06l, 40/130 W, 4 oder 8 Ohm, 540g,
Durchmesser 116mm/89mm, glänzend beschichtete Papiermembran,
Gummisicke, Inversdom, rückseitiger Dichtring
Gefälliger Mitteltöner für den Bereich 80 bis 3500 Hz,
Ersatzbestückung. In 3 l geschlossen -3dB bei 92Hz.
W115-8 passt perfekt als Ersatz sowohl in Volumentopf als auch unter den
Aluring des Mc Farlow / Mc Voice GT10/60 !
8cm-Lautsprecher (3 Zoll) :
Hier gelten die gleichen Anmerkungen wie oben bei den 10cm-Chassis !
Hinweise zu den Frequenzgang-Messkurven
- Monacor SP-8/4 SQS 12,-- EUR
Frequenzgang,
Frequenzgang als PopUp-Window
mittelweich, 6.6cm Magnet, 86dB/W, fs:132Hz, Qts:0.91, Vas:831ml,
10/20 W/4 Ohm, 420g, Durchmesser 88*88mm/81mm, Papiermembran, perfekt
magnetisch geschirmt, größenbezogen sehr hoher Wirkungsgrad,
deutlich lauter als der runde SP-8/4 !
Unerwartete Breitbandqualitäten (besser als Fostex !) mit
Linearität ab 120 Hz, aber auch Einsatz als Mitteltöner.
- Monacor SP-45/4 14,-- EUR und SP-45/8 12,-- EUR

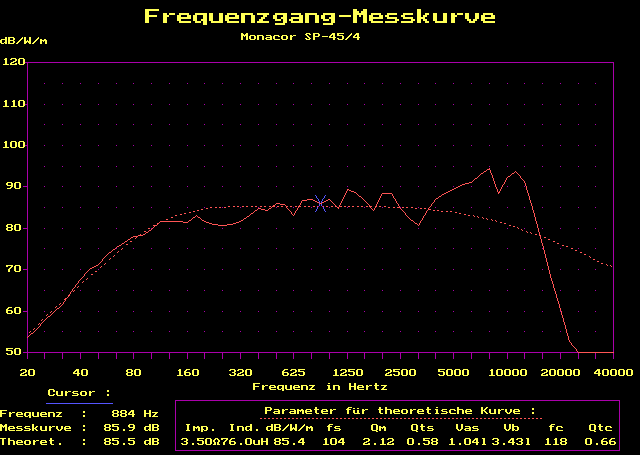

Frequenzgang,
Frequenzgang als PopUp-Window
weich, 6.9cm Magnet, 88dB/W, fs:104Hz, Qts:0.58, Vas:1.04l,
20/40 W, 4 oder 8 Ohm, 400g, Durchmesser 78*78mm/72mm, Papiermembran mit
Aludom, 19mm Schwingspule mit 1.5mm lin. Hub
Ein echter Fullranger, der durch seine Höhenanhebung sehr
angenehm klingt ! In 2.6 l Bassreflex -3dB bei 63Hz abstimmbar !
