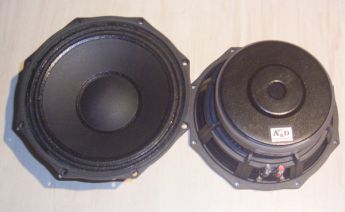

A&D Audio V 8020
|
Mechanische Daten
| Gewicht : | 3.23 kg *2 |
| Durchmesser aussen : | 198 mm + Ohren*2 |
| Durchmesser Schallwandausschnitt : | 184 mm *2 |
| Magnetdurchmesser : | 13.8 x 2.0 cm *2 |
| Belüftungsmassnahmen : |
Polkernbohrung + allseitig hinterlüftete Zentrierspinne |
|
Allgemeine Spezifikationen
| Nenndurchmesser : | 20 cm = 8" |
| Nennimpedanz : | 8 Ohm |
| Belastbarkeit : | 150 / 300 W *1 |
| Membran : | Papier |
| Sicke : | 2-fach gefaltetes Leinen, beschichtet |
| Korbmaterial : | Druckguß |
| Schwingspule : | 50 mm Durchm. |
| linearer Hub : | 6.0 mm *1 |
Thiele-Small-Parameter
| R (DC) : | 6.8 Ohm *2 |
| L (20kHz) : | 423 uH *2 |
| L-Modell : L_hi + (L_lo | R_lo) | 388 uH + (550 uH | 11.3 Ohm) *2 |
| fs : | 68.6 Hz *2 |
| Qm : | 14.62 *2 |
| Qts : | 0.62 *2 |
| Vas : | 14.8 Liter *2 |
| SPL (1W/1m) : | 94.5 dB *1 |
| d : | 16.7 cm *2 |
|
Super verarbeiteter 20er mit achteckigem Gußkorb und sehr stabiler Dustcap.
Genial : Minimalste mechanische Verluste durch aufwendige Belüftung !
Riesenmagnet und Pushklemmen. Ausgestellte Polplatte.
Einsatz als Tieftöner oder Mitteltöner, vorwiegend in 10 bis 20 l
geschlossenen (-3dB bei 80 bis 86 Hz) aber auch in Bassreflexgehäusen
(in 45 l -3dB bei 40 Hz erreichbar), ideal für FAST- oder
URPS-Systeme !
Frequenzgang bis 2.5kHz ziemlich linear, max. bis 5 bzw. 9 kHz nutzbar.
*1 : Herstellerangabe
*2 : Von HTH ermittelte genaue Messwerte
Bitte bei Vergleichen beachten, dass Herstellerangaben fast immer übertrieben sind !
