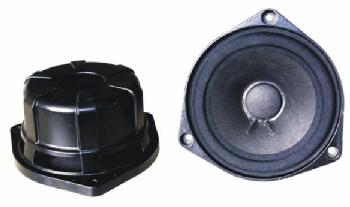

A&D Audio V 4510


Mechanische Daten

Gewicht :760 g *2
Durchmesser aussen :115 +10 mm *2
Durchmesser Schallwandausschnitt :106 mm *2
Magnetdurchmesser :8.0 x ?? cm *2
Belüftungsmassnahmen :keine

Allgemeine Spezifikationen

Nenndurchmesser :11.5 cm = 4.5"
Nennimpedanz :2 Ohm
Belastbarkeit :25 / 50 W *1
Membran :Papier
Sicke :Gewebe
Korbmaterial :Druckguß
Schwingspule :25 mm Durchm.
linearer Hub :2.0 mm *1
7 - 4 = 3 mm *2

Thiele-Small-Parameter

R (DC) :1.23 Ohm *2
L (20kHz) :69 uH *2
L-Modell : L_hi + (L_lo | R_lo)73 uH + (77 uH | 1.7 Ohm) *2
fs :152 Hz *2
Qm :5.55 *2
Qts :0.72 *2
Vas :0.849 Liter *2
SPL (1W/1m) :89 dB *1
d :9.3 cm *2

Solider und robuster Breitbänder im Bose-Look. Guter Wirkungsgrad. Trotz magnetumfassendem Druckgusskorb nicht als magnetisch geschirmt zu bezeichnen.
Idealer Einsatz in vertikaler Zeilenanordnung mit je 1 - 3 l geschlossen oder offen und mit Tieftonunterstützung.
Erstaunlich günstiges Chassis mit Frequenzgang 100 Hz - 15 kHz !
Zum Einsatz siehe auch im HTH-Bausatzwettbewerb als Vorschlag 7 !



*1 : Herstellerangabe
*2 : Von HTH ermittelte genaue Messwerte
Bitte bei Vergleichen beachten, dass Herstellerangaben fast immer übertrieben sind !
