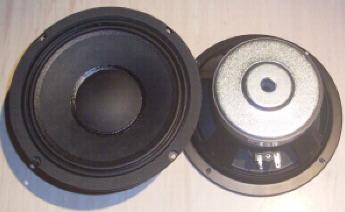

A&D Audio T 8015
|
Mechanische Daten
| Gewicht : | 2.15 kg *2 |
| Durchmesser aussen : | 210 mm *2 |
| Durchmesser Schallwandausschnitt : | 181 mm *2 |
| Einbautiefe : | 92mm / 98mm *2
nicht / eingefräst |
| Magnetdurchmesser : | 12.0 x 2.0 cm *2 |
| Belüftungsmassnahmen : |
Polkernbohrung + 4-fach hinterlüftete Zentrierspinne |
|
Allgemeine Spezifikationen
| Nenndurchmesser : | 20 cm = 8" |
| Nennimpedanz : | 8 Ohm |
| Belastbarkeit : | 100 / 200 W *1 |
| Membran : | Papier |
| Sicke : | 2-fach gefaltetes Leinen |
| Korbmaterial : | Stahl |
| Schwingspule : | 38 mm Durchm. |
| linearer Hub : | 5.5 mm *1
15 - 5.5 = 9.5 mm *2 |
Thiele-Small-Parameter
| R (DC) : | 7.1 Ohm *2 |
| L (20kHz) : | 443 uH *2 |
| L-Modell : L_hi + (L_lo | R_lo) | 420 uH + (525 uH | 11.2 Ohm) *2 |
| fs : | 50.2 Hz *2 |
| Qm : | 11.44 *2 |
| Qts : | 0.59 *2 |
| Vas : | 29.7 Liter *2 |
| SPL (1W/1m) : | 94 dB *1 |
| d : | 16.8 cm *2 |
|
Stabile Dustcap, Langhub-Schwingspule, geringste mechanische Verluste.
Universeller 20er als Tieftöner oder Mitteltöner, vorwiegend
in 20 bis 30 l geschlossenen (-3dB bei 62 bis 65 Hz) / 12 l gefiltert
geschlossenen (-3dB bei 62 Hz) aber auch in Bassreflexgehäusen
(in 70 l -3dB bei 35 Hz erreichbar), ideal für FAST- oder
URPS-Systeme !
Frequenzgang bis 2.5kHz sehr linear, max. bis 11 kHz nutzbar.
Nachfolgemodell des 80141 T mit Detailverbesserungen (ausgestellte
Polplatte, mehr Magnet, mehr Belastbarkeit, mehr Schalldruck, tiefere
Resonanz, geringere Verluste), allerdings hochohmiger.
*1 : Herstellerangabe
*2 : Von HTH ermittelte genaue Messwerte
Bitte bei Vergleichen beachten, dass Herstellerangaben fast immer übertrieben sind !
