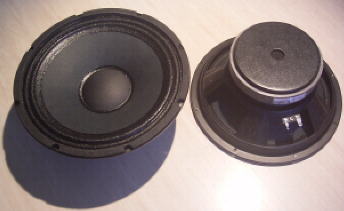

A&D Audio T 1020
Mechanische Daten
Gewicht : | 3.13 kg *2 |
Durchmesser aussen : | 257 mm *2 |
Durchmesser Schallwandausschnitt : | 235 mm *2 |
Magnetdurchmesser : | 13.9 x 2.0 cm *2 |
Belüftungsmassnahmen : |
Polkernbohrung + 4-fach hinterlüftete Zentrierspinne |
|
Allgemeine Spezifikationen
Nenndurchmesser : | 25 cm = 10" |
Nennimpedanz : | 8 Ohm |
Belastbarkeit : | 150 / 300 W *1 |
Membran : | Papier |
Sicke : | 2-fach gefaltetes Leinen, beschichtet |
Korbmaterial : | Stahl |
Schwingspule : | 50 mm Durchm. |
linearer Hub : | 4.1 mm *1
14 - 8 = 6 mm *2 |
Thiele-Small-Parameter
R (DC) : | 6.5 Ohm *2 |
L (20kHz) : | 509 uH *2 |
L-Modell : L_hi + (L_lo | R_lo) | 490 uH + (616 uH | 11.4 Ohm) *2 |
fs : | 56.4 Hz *2 |
Qm : | 6.83 *2 |
Qts : | 0.63 *2 |
Vas : | 41.1 Liter *2 |
SPL (1W/1m) : | 95 dB *1 |
d : | 21.3 cm *2 |
|
Stabile Dustcap. Preiswerter 25er mit starken Parametern, hohem
Wirkungsgrad und flachem Frequenzgangverlauf. Als Tieftöner,
Tiefmitteltöner oder Gitarren- oder Beschallungslautsprecher.
In 35 l geschlossenen / 20 l kleinen gefiltert geschlossenen (je -3dB
bei 68 Hz) oder in 90 l Bassreflexgehäusen (-3dB bei 38 Hz), auch
für FAST- oder URPS-Systeme !
Frequenzgang bis 3kHz ziemlich linear.
*1 : Herstellerangabe
*2 : Von HTH ermittelte genaue Messwerte
Bitte bei Vergleichen beachten, dass Herstellerangaben fast immer übertrieben sind !
