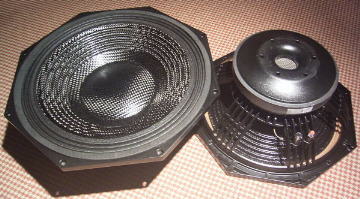

A&D Audio SCB15 G800


Mechanische Daten

Gewicht :12.7 kg *1
Durchmesser aussen :392 mm *2
Durchmesser Schallwandausschnitt :360 mm *2
Magnetdurchmesser :22.0 x 2.4 cm*2
Belüftungsmassnahmen : Polkernbohrung + 6 Magnetbohrungen + allseitig hinterlüftete Zentrierspinne

Allgemeine Spezifikationen

Nenndurchmesser :38 cm = 15"
Nennimpedanz :8 Ohm
Belastbarkeit :800 / 1600 W *1
Membran :Carbon, geflochten
Sicke :3-fach gefaltetes Leinen, beschichtet
Korbmaterial :Druckguß
Schwingspule :100 mm Durchm.
linearer Hub :10.5 mm *1

Thiele-Small-Parameter

R (DC) :7.7 Ohm *2
L (20kHz) :671 uH *2
L-Modell : L_hi + (L_lo | R_lo)616 uH + (1.27 mH | 23.4 Ohm) *2
fs :48.6 Hz *2
Qm :7.30 *2
Qts :0.60 *2
Vas :84.5 Liter *2
SPL (1W/1m) :95.5 dB *1
d :33.4cm *2

Hammer-Optik aus der neuen Carbon-Serie !! Super designter und verarbeiteter 38er mit sehr stabiler Membran und Dustcap. Kühlkörper unter der Dustcap !
Genial : Geringste mechanische Verluste durch aufwendige Belüftung ! Pushklemmen.
Vielseitiger Einbau in 160 l Bassreflex (-3dB bei 37 Hz) oder in 60 l geschlossenen Boxen (-3dB bei 61 Hz) oder auch in Offene Schallwand / Ripol denkbar.
Sinnvoll bis ca. 1 kHz einsetzbar.
Hochleistungs-Subwoofer, der durch seine Optik und Abstimmung (Priorität auf Langhub statt Schalldruck) auch im Hifi-Lager Fans finden dürfte !
Zum Einsatz siehe auch im HTH-Bausatzwettbewerb als Vorschlag 8 !


*1 : Herstellerangabe
*2 : Von HTH ermittelte genaue Messwerte
Bitte bei Vergleichen beachten, dass Herstellerangaben fast immer übertrieben sind !
