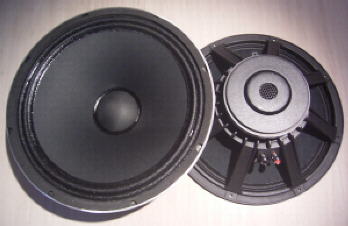

A&D Audio R 1524


Mechanische Daten

Gewicht :5.05 kg *2
Durchmesser aussen :390 mm *2
Durchmesser Schallwandausschnitt :354 mm *2
Magnetdurchmesser :15.5 x 2.0 cm *2
Belüftungsmassnahmen : Polkernbohrung + allseitig hinterlüftete Zentrierspinne

Allgemeine Spezifikationen

Nenndurchmesser :38 cm = 15"
Nennimpedanz :8 Ohm
Belastbarkeit :230 / 260 W *1
Membran :Papier
Sicke :2-fach gefaltetes Leinen, beschichtet
Korbmaterial :Druckguß
Schwingspule :63 mm Durchm.
linearer Hub :6.0 mm *1

Thiele-Small-Parameter

R (DC) :6.5 Ohm *2
L (20kHz) :388 uH *2
L-Modell : L_hi + (L_lo | R_lo)354 uH + (844 uH | 15.4 Ohm) *2
fs :44.4 Hz *2
Qm :6.24 *2
Qts :0.74 *2
Vas :150 Liter *2
SPL (1W/1m) :96.5 dB *1
d :33.1cm *2

Super designter und verarbeiteter 38er mit stabiler Membran und Dustcap. Genial : Geringe mechanische Verluste durch aufwendige Belüftung ! Pushklemmen. Ausgestellte Polplatte.
Extra etwas schwächerer Antrieb für den Einsatz in offenen Schallwänden, dabei immer noch höchste Verarbeitungsqualität und Hubfähigkeit. Auch ideal in geschlossenen Gehäusen von 150 l (-3dB bei 48 Hz) oder in 120 l gefiltert geschlossen (-3dB bei 43 Hz).
Frequenzgang glatt und ganz leicht abfallend bis 3.5 kHz.



*1 : Herstellerangabe
*2 : Von HTH ermittelte genaue Messwerte
Bitte bei Vergleichen beachten, dass Herstellerangaben fast immer übertrieben sind !
