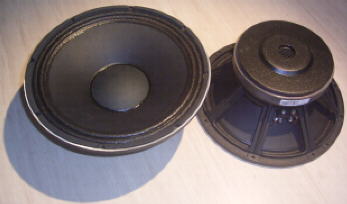

A&D Audio R 1230


Mechanische Daten

Gewicht :6.49 kg *2
Durchmesser aussen :305 mm *2
Durchmesser Schallwandausschnitt :279 mm *2
Magnetdurchmesser :17.9 x 2.0 cm *2
Belüftungsmassnahmen : Polkernbohrung + allseitig hinterlüftete Zentrierspinne

Allgemeine Spezifikationen

Nenndurchmesser :30 cm = 12"
Nennimpedanz :8 Ohm
Belastbarkeit :300 / 600 W *1
Membran :Papier
Sicke :2-fach gefaltetes Leinen, beschichtet
Korbmaterial :Druckguß
Schwingspule :76 mm Durchm.
linearer Hub :6.2 mm *1

Thiele-Small-Parameter

R (DC) :7.1 Ohm *2
L (20kHz) :634 uH *2
L-Modell : L_hi + (L_lo | R_lo)590 uH + (822 uH | 16.6 Ohm) *2
fs :52.8 Hz *2
Qm :8.85 *2
Qts :0.47 *2
Vas :60.7 Liter *2
SPL (1W/1m) :97 dB *1
d :26.2cm *2

Super designter und verarbeiteter 30er mit stabiler Membran und sehr stabiler Dustcap. Genial : Minimale mechanische Verluste durch aufwendige Belüftung ! Riesenbelastbarkeit durch Mega-Schwingspule ! Pushklemmen. Ausgestellte Polplatte.
Idealer Einsatz in 75 l Bassreflex (-3dB bei 46 Hz).
Gleicher Korb wie Modell 12257, hier mit grösserem Magnet und Schwingspule. Die stärkeren Parameter ermöglichen zusammen mit schwererer Membraneinheit und härterer Aufhängung kleinste Volumen ! Rundum gelungenes Chassis mit relativ linearem Frequenzgang bis 3 kHz.



*1 : Herstellerangabe
*2 : Von HTH ermittelte genaue Messwerte
Bitte bei Vergleichen beachten, dass Herstellerangaben fast immer übertrieben sind !
