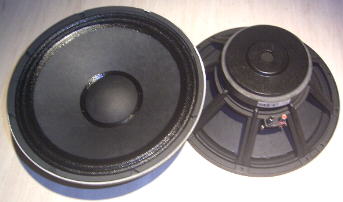

A&D Audio R 1220A
|
Mechanische Daten
| Gewicht : | 3.64 kg *2 |
| Durchmesser aussen : | 305 mm *2 |
| Durchmesser Schallwandausschnitt : | 281 mm *2 |
| Magnetdurchmesser : | 14.3 x 2.0 cm *2 |
| Belüftungsmassnahmen : |
Polkernbohrung + allseitig hinterlüftete Zentrierspinne |
|
Allgemeine Spezifikationen
| Nenndurchmesser : | 30 cm = 12" |
| Nennimpedanz : | 8 Ohm |
| Belastbarkeit : | 150 / 300 W *1 |
| Membran : | Papier |
| Sicke : | 2-fach gefaltetes Leinen, beschichtet |
| Korbmaterial : | Druckguß |
| Schwingspule : | 51 mm Durchm. |
| linearer Hub : | 4.5 mm *1 |
Thiele-Small-Parameter
| R (DC) : | 7.2 Ohm *2 |
| L (20kHz) : | 402 uH *2 |
| L-Modell : L_hi + (L_lo | R_lo) | 362 uH + (949 uH | 15.0 Ohm) *2 |
| fs : | 55.2 Hz *2 |
| Qm : | 3.31 *2 |
| Qts : | 0.69 *2 |
| Vas : | 58.4 Liter *2 |
| SPL (1W/1m) : | 95 dB *1 |
| d : | 26.3cm *2 |
|
Super designter und verarbeiteter 30er mit stabiler Membran und sehr
stabiler Dustcap. Aufwendige Belüftung !
Pushklemmen. Ausgestellte Polplatte.
Gleicher Korb wie Modell 12257 und R1230, hier mit kleinerer Schwingspule.
Trotz kleinerem Magnet immer noch erstaunlich starker Antrieb !
Idealer Einsatz als Gitarrenlautsprecher, in offenen Schallwänden,
50 l geschlossenen Gehäusen (-3dB bei 63 Hz) oder 150 l Bassreflex
(-3dB bei 37 Hz).
Frequenzgang linear bis 2.4 kHz, maximal bis 4 kHz nutzbar.
*1 : Herstellerangabe
*2 : Von HTH ermittelte genaue Messwerte
Bitte bei Vergleichen beachten, dass Herstellerangaben fast immer übertrieben sind !
