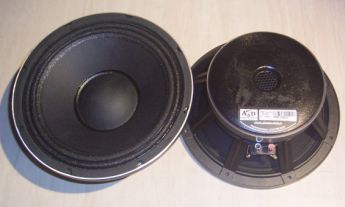

A&D Audio R 1030
|
Mechanische Daten
| Gewicht : | 5.16 kg *2 |
| Durchmesser aussen : | 262 mm *2 |
| Durchmesser Schallwandausschnitt : | 230 mm *2 |
| Magnetdurchmesser : | 16.8 x 2.0 cm *2 |
| Belüftungsmassnahmen : |
Polkernbohrung + allseitig hinterlüftete Zentrierspinne |
|
Allgemeine Spezifikationen
| Nenndurchmesser : | 25 cm = 10" |
| Nennimpedanz : | 8 Ohm |
| Belastbarkeit : | 300 / 600 W *1 |
| Membran : | Papier |
| Sicke : | 2-fach gefaltetes Leinen, beschichtet |
| Korbmaterial : | Druckguß |
| Schwingspule : | 76 mm Durchm. |
| linearer Hub : | 6.2 mm *1 |
Thiele-Small-Parameter
| R (DC) : | 6.7 Ohm *2 |
| L (20kHz) : | 433 uH *2 |
| L-Modell : L_hi + (L_lo | R_lo) | 430 uH + (983 uH | 13.9 Ohm) *2 |
| fs : | 57.2 Hz *2 |
| Qm : | 3.41 *2 |
| Qts : | 0.47 *2 |
| Vas : | 23.2 Liter *2 |
| SPL (1W/1m) : | 96 dB *1 |
| d : | 21.2 cm *2 |
|
Super designter und verarbeiteter 25er mit sehr stabiler Membran und Dustcap.
Aufwendige Belüftung ! Riesenbelastbarkeit durch Mega-Schwingspule !
Pushklemmen.
Idealer Einsatz in nur 35 l Bassreflex (-3dB bei 44 Hz).
Gleicher Korb wie Modell 10204, 10256 und R 1020A, hier mit grösserem
Magnet und Schwingspule. Die schwerere Membraneinheit kostet Wirkungsgrad,
ermöglicht jedoch mit der härteren Aufhängung kleinste
Volumen !
Frequenzgang sehr linear bis 1.5 kHz (max. bis 4.5 kHz).
*1 : Herstellerangabe
*2 : Von HTH ermittelte genaue Messwerte
Bitte bei Vergleichen beachten, dass Herstellerangaben fast immer übertrieben sind !
