A&D Audio C 1530 B4


Mechanische Daten

Gewicht :11 kg *1
Durchmesser aussen :391 mm + Ohren*2
Durchmesser Schallwandausschnitt :358 mm *2
Einbautiefe :216mm / 229mm *2
nicht / eingefräst
Magnetdurchmesser :19.0 x 2.0 cm LF*2
12.0 x 2.0 cm HF*2
Belüftungsmassnahmen :?

Allgemeine Spezifikationen

Nenndurchmesser :38 cm = 15"
Nennimpedanz :8 Ohm
Belastbarkeit :400 / 800 W LF*1
40 / 80 W HF*1
Membran :Papier
Sicke :2-fach gefaltetes Leinen, beschichtet
Korbmaterial :Druckguß
Schwingspule :76 mm LF / 44 mm HF Durchm.
linearer Hub :5.0 mm LF*1

Thiele-Small-Parameter LF / HF

R (DC) :7.3 / 7.1 Ohm *2
L (20kHz) :607 / 51 uH *2
L-Modell : L_hi + (L_lo | R_lo)558 uH + (784 uH | 18.1 Ohm) /
23 uH + (102 uH | 2.1 Ohm) *2
fs :44.0 / 2120 Hz *2
Qm :7.16 / 4.13 *2
Qts :0.47 / 1.62 *2
Vas :147 / geschl. Liter *2
SPL (1W/1m) :98 / 110 dB *1
d :33.8 / - cm *2

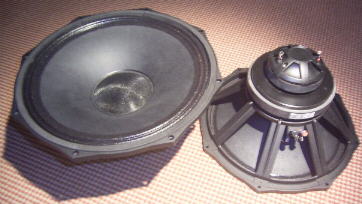

Super designter und verarbeiteter Koax-38er mit achteckigem Gußkorb. Genial : Minimalste mechanische Verluste ! Grosse Magnete, Pushklemmen für Tiefton und Pushklemmen / Schraubklemmen für Hochton. Hochtontreiber mit Gußkappe.
Der Horntrichter des breitbandigen Hochtontreibers geht sehr kontinuierlich in die Tieftonmembran über und strahlt durch einen Gaze-Dom ab.
Optimaler Einsatz in 150 l Bassreflexgehäusen (-3dB bei 44 Hz) oder in 60 l geschlossen (-3dB bei 69 Hz), als Fullrange-Beschallung für Hifi oder PA-Monitore !
Passende per HTH-Simulation entwickelte Weiche für 28,70 EUR in sinnvoller Bauteilqualität dazu lieferbar.
Zum Einsatz siehe auch im HTH-Bausatzwettbewerb als Vorschlag 6 !



*1 : Herstellerangabe
*2 : Von HTH ermittelte genaue Messwerte
Bitte bei Vergleichen beachten, dass Herstellerangaben fast immer übertrieben sind !
