A&D Audio C 1225 P34


Mechanische Daten

Gewicht :6.16 kg *2
Durchmesser aussen :305 mm + Ohren*2
Durchmesser Schallwandausschnitt :279 mm *2
Magnetdurchmesser :15.5 x 2.0 cm LF*2
10.0 x 1.5 cm HF*2
Belüftungsmassnahmen : allseitig hinterlüftete Zentrierspinne

Allgemeine Spezifikationen

Nenndurchmesser :30 cm = 12"
Nennimpedanz :8 Ohm
Belastbarkeit :250 / 500 W LF*1
30 / 60 W HF*1
Membran :Papier
Sicke :2-fach gefaltetes Leinen, beschichtet
Korbmaterial :Druckguß
Schwingspule :63 mm LF / 34 mm HF Durchm.
linearer Hub :4.0 mm LF*1

Thiele-Small-Parameter LF / HF

R (DC) :6.9 / 5.9 Ohm *2
L (20kHz) :600 / 73 uH *2
L-Modell : L_hi + (L_lo | R_lo)533 uH + (809 uH | 13.5 Ohm) /
72 uH + (149 uH | 1.3 Ohm) *2
fs :61.0 / 872 Hz *2
Qm :16.96 / 3.56 *2
Qts :0.62 / 1.02 *2
Vas :46.4 / geschl. Liter *2
SPL (1W/1m) :97 / 105 dB *1
d :26.3 / - cm *2

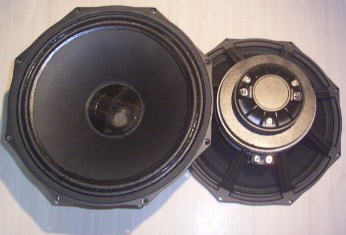

Ordentlich verarbeiteter Koax-30er mit achteckigem Gußkorb. Genial : Minimalste mechanische Verluste durch aufwendige Belüftung ! Grosser Magnet und Tiefton-Pushklemmen. Hochtontreiber mit Gußkappe und gummigeschütztem Magnet.
Der Horntrichter des breitbandigen Hochtontreibers geht sehr kontinuierlich in die Tieftonmembran über und strahlt durch einen Gaze-Dom ab.
Optimaler Einsatz in 110 l (mind. 60 l) Bassreflexgehäusen (-3dB bei 42 Hz), als Fullrange-Beschallung für Hifi oder PA-Monitore ! Passende per HTH-Simulation entwickelte Weiche für 29,--EUR in sinnvoller Bauteilqualität dazu lieferbar.



*1 : Herstellerangabe
*2 : Von HTH ermittelte genaue Messwerte
Bitte bei Vergleichen beachten, dass Herstellerangaben fast immer übertrieben sind !
