HTH-Bausatzwettbewerb mit A&D Audio
Selbstbauer können einsenden, vorstellen und gewinnen !
Bauvorschlag 7 : "Combo-Bausatz für E-Bass" von Christian Koschitza / Thomas Herget

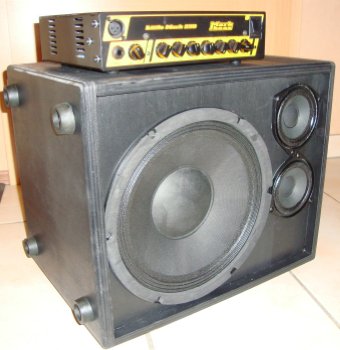

1.) zum Einstieg das Endergebnis
20.02.2015:
"Hallo Herr Herget,
hier hab ich endlich mal ein paar Fotos von meinem Basscombo gemacht. :-)
Der Sound ist fest und klar. Laut kann die Box auch...keine übertriebenen
Höhen. Macht richtig Spaß darüber zu spielen...jeder meiner 3
Bässe wird voll wiedergegeben, so wie sie klingen sollen. :-)"
Und schon 4 Wochen vorher hiess es : "ich hab den Basscombo mal in
einem Probegehäuse aus billigem OSB aufgebaut und ich muss sagen, er
klingt schon richtig gut.
Mit dem OSB-Gehäuse ist mir der Combo zu schwer geworden und ich wollte
die Bauform noch ein wenig flacher und weniger tief machen :-)... Wird
schon werden. :-)
Ich melde mich...wenn alles fertig und schön ist :-)
Die Weiche ist übrigens wirklich super aufgebaut...da merkt man richtig
die Kundenfreundlichkeit ! z.B. bei der integrierten Serienschaltung für
die Mitteltöner. Auch die gebohrten und vorverzinnten Anschlusslöcher
für die Lautsprecher und das Terminal sind hervorragend !
Vielen Dank nochmal !"
2.) Und so fing es an : Frage zu und Hilfe bei Basscombo-Projekt
29.12.2014: "Ich habe vor mir eine Combo aus Verstärker und Box
für meinen E-Bass zu bauen.
Ich habe einen Markbass Little Mark 250 Verstärker, der sehr dynamische
250 Watt an 4 Ohm Leistet und es wäre auch schön, wenn die Box das
auch fordern würde ..."
"Um den E-Bass "Fullrange" wiederzugeben ist ein Frequenzgang von ca.
50-8000 Hz schön... wenn es tiefer runter geht ist es auch schön
und wenn es höher geht ist es super für Slapp-Techniker, aber nicht
unbedingt nötig..."
"Diese müsste auch nicht unbedingt bis 18000 Hz hoch gehen, da man nur
bei gewissen Spieltechniken beim E-Bass die ganz hohen Frequenzen
braucht...und mir diese Techniken eh nicht liegen :-).
Es würde also ein Tief- und ein Mitteltöner, max. ca. 12000 Hz,
genügen. Mit einer von Ihnen entwickelten Weiche, die ich auch selbst
zusammenlöten kann..."
"Ich bin von Ihrem Vorschlag Kenford DYD300B-4 mit 2x A&D Audio V 4510
begeistert, wenn sich das Boxenvolumen in Grenzen hält... so um die
40-45 Liter wären ideal :-)
Ich würde die Box gerne geschlossen bauen, aber wenn Bassreflex
näher an dem gewünschten Volumen ist, würde ich mich auch
umstimmen lassen :-) Brauchen die V 4510 denn ein Extravolumen ?"
In Frage kamen zuerst auch noch das 8-8-Horn Topteil (noch
breitbandiger, minimal teurer), der Kenford DYD300B-4 zusammen mit Mc Voice
GT 10/60 (gewünscht, aber abgelehnt, da der GT 10/60 zu leistungsschwach
und auch noch wesentlich leiser als der Tieftöner ist) oder der Soundlab
L042E als Tieftöner (abgeraten, da unpassend, wenn es auf Pegel ankommt).

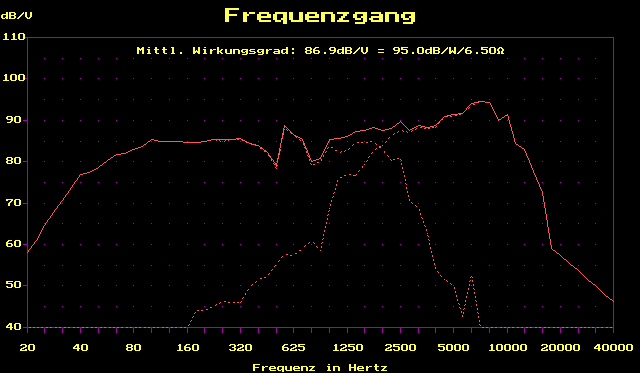

3.) Technische Daten
Der gesamte Bausatz incl. aufgebauter Weiche kostet unter 100,-- EUR/St. (Stand Jan. 2015).
Der Tieftöner Kenford DYD300B-4 ist einbaubar in Bassreflex 100 l
(-3dB bei 42Hz) oder geschlossen 35 l (-3dB bei 71Hz).
Die Mittelhochtöner A&D Audio V 4510 benötigen eine eigene
geschlossene Kammer mit 2*2=4 l, optimal vertikal anordnen !

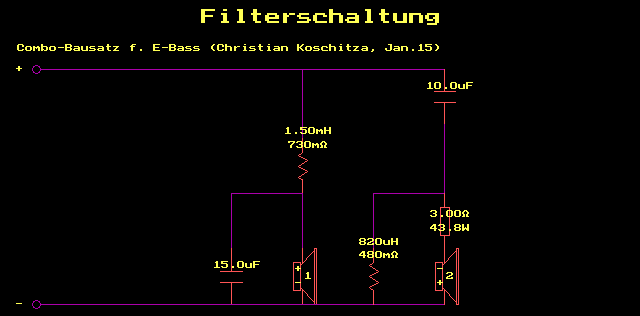

Eine beidseitige 12dB-Weiche ist notwendig wegen Resonanzunterdrückung.
Der V 4510 kann durch seine Niederohmigkeit mit dem Wirkungsgrad des
DYD300B-4 mithalten und er muss sogar noch etwas abgesenkt werden. Wegen der
Ohmzahl sollten aber zwei in Reihe eingesetzt weden. So ergibt sich die
immense rechnerische Belastbarkeit der Combo von 363 W/6.5 Ohm !
4.) Sonstige Fragen und Antworten
- 24.01.2015: "Allerdings habe ich noch keinerlei Dämmung oder
Dämpfung eingbracht... was würden Sie da empfehlen?
Die Mitteltöner-Kammern würde ich mit selbstklebendem Filz
auskleiden und locker mit Dämmwolle füllen, bei der
Tieftöner-Kammer würde ich einfach eine Wand, die Rückseite
und den Boden mit Noppenschaumstoff aufklammern..."
- 24.01.2015: "Ich wollte auch noch fragen, ob ich die 35 bzw. 2
Liter für die Kammern so übernehmen kann, oder noch die
Lautsprechermagneten abziehen muß? Mit den entsprechenden Infos werde
ich das Gehäuse nochmal, mit Pappelmultiplex und optimierter Ausstattung
bzw. Versteifung aufbauen."
Magnet abziehen ? Egal, unwichtig.
Wichtiger ist, dass beim V4510 die Öffnungen nicht verdeckt werden,
evtl. von hinten anschrauben.
"Ich hab bei den Mitteltönern die Einbauöffnungen schon mit einem
45 Grad Fräser von innen aufgefräst, so dass die Öffnungen
im Lautsprecherkorb frei "Atmen" können..."
"Auf den Fotos ist zu sehen, wie ich die Hinterfräsungen für die
V4510 gemacht habe, damit die ungestört Atmen können. Dann noch
die Verstrebungen innen und den Sitz der Frequenzweiche. Die Volumenkammer
für die V4510 als Schallwandversteifung und das Finish in schwarz
gebeizt mit mattem Holzlack darüber... könnte vielleicht noch ein
zweites mal drüber gehen :-)"
- 20.02.2015: "Ob es evtl. möglich ist, den Bassbereich mit
einem Kondensator zu erweitern? GHP ?"
Für GHP gibt es je nur ein optimal zum Chassis passendes Volumen
und Elko, und beides muss gleichzeitig eingehalten werden.
Hier wären 800uF und 17 l Volumen notwendig.
In diesem Fall ergibt sich ausser der Volumenersparnis kein Bassgewinn.
Nur : Warum denkt bei GHP keiner an die Belastbarkeit ? Um mit dem Bass
mithalten zu können, wären hier 800uF als MKT notwendig und
würden ein Vielfaches des Chassis kosten !
"ach so...ja soweit hatte ich noch nicht nachgedacht über eine GHP
Variante... das Chassis sähe bestimmt auch komisch in so einem kleinen
Gehäuse aus...
Das aktuelle Gehäuse hatte ich ja eigntlich schon so kompakt gemacht,
wie es gut aussieht und stabil steht."
- 20.02.2015: Die Box sieht kompakt und gut aus.
Aber : warum sind die Gummifüsse auf der Seite ?
"Die seitlichen Gummifüße habe ich dran gemacht, um den Combo auch
Hochkant aufstellen zu können, ich überlege auch noch an einer
Option um den Combo leicht nach hinten geneigt aufzustellen... evtl. ein
Klappgriff auf der Unterseite oder was ähnliches."
